★专利气阀技术：设计简洁耐用，包括壳体在内只有13 个部件，无死点、无需供气润滑，具备用控制扩展接口。
★外置式换向阀：可快速装卸，实现在线更换– 共4个固定螺栓。
★外置式导向阀：隔膜行程控制导向阀可在线直接装卸，维修快捷。
★一次成型泵体框架：坚固耐用，极大降低流体泄漏概率。
● 一种为1/2 inch和3/4 inch接口泵，且多端口设计易于安装(1/2"中央、3/4"侧端进出口)。
● 塑料泵体，螺栓紧固
● 采用新型先导式的空气阀门，更加可靠
● 可外接电磁阀，以便遥控操作
回到顶部
规格参数
常用型号
| 材质 | 产品编号 (NPT 进出口) | 材质 - 阀座 | 材质 - 阀球/止回阀 | 材质 - 膜片 | 流体部件 备件包 | 空气部件 备件包 | 空气 控制装置** | |
| 标准 空气阀 | 远程* 空气阀 | |||||||
| 乙缩醛 | D51211 | D41211 | 乙缩醛 | 聚四氟乙烯 | 聚四氟乙烯 | D05211 | 241657 | 246946 |
| D51255 | D41255 | 乙缩醛 | 热塑性橡胶 | 热塑性橡胶 | D05255 | 241657 | 246946 | |
| D51277 | D41277 | 乙缩醛 | 丁钠橡胶 | 丁钠橡胶 | D05277 | 241657 | 246946 | |
| D51311 | D41311 | 不锈钢 | 聚四氟乙烯 | 聚四氟乙烯 | D05311 | 241657 | 246946 | |
| D51331 | D41331 | 不锈钢 | 不锈钢 | 聚四氟乙烯 | D05331 | 241657 | 246946 | |
| D51D05 | D41D05 | 鸭嘴阀 | 热塑性橡胶 | D05D05 | 241657 | 246946 | ||
| D51D06 | D41D06 | 鸭嘴阀 | 山道橡胶 | D05D06 | 241657 | 246946 | ||
| D51D07 | D41D07 | 鸭嘴阀 | 丁钠橡胶 | D05D07 | 241657 | 246946 | ||
| 聚丙烯 | D52211 | D42211 | 乙缩醛 | 聚四氟乙烯 | 聚四氟乙烯 | D05211 | 241657 | 246946 |
| D52277 | D42277 | 乙缩醛 | 丁钠橡胶 | 丁钠橡胶 | D05277 | 241657 | 246946 | |
| D52311 | D42311 | 不锈钢 | 聚四氟乙烯 | 聚四氟乙烯 | D05311 | 241657 | 246946 | |
| D52331 | D42331 | 不锈钢 | 不锈钢 | 聚四氟乙烯 | D05331 | 241657 | 246946 | |
| D52336 | D42336 | 不锈钢 | 不锈钢 | 山道橡胶 | D05336 | 241657 | 246946 | |
| D52911 | D42911 | 聚丙烯 | 聚四氟乙烯 | 聚四氟乙烯 | D05911 | 241657 | 246946 | |
| D52955 | D42955 | 聚丙烯 | 热塑性橡胶 | 热塑性橡胶 | D05955 | 241657 | 246946 | |
| D52966 | D42966 | 聚丙烯 | 山道橡胶 | 山道橡胶 | D05966 | 241657 | 246946 | |
| D52977 | D42977 | 聚丙烯 | 丁钠橡胶 | 丁钠橡胶 | D05977 | 241657 | 246946 | |
| D52988 | D42988 | 聚丙烯 | 氟橡胶 | 氟橡胶 | D05988 | 241657 | 246946 | |
| D52D05 | D42D05 | 鸭嘴阀 | 热塑性橡胶 | D05D05 | 241657 | 246946 | ||
| D52D06 | D42D06 | 鸭嘴阀 | 山道橡胶 | D05D06 | 241657 | 246946 | ||
| D52D07 | D42D07 | 鸭嘴阀 | 丁钠橡胶 | D05D07 | 241657 | 246946 | ||
| 聚偏氟乙烯 | D55A11 | D45A11 | 聚偏氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | D05A11 | 241657 | 246946 |
| D55A88 | D45A88 | 聚偏氟乙烯 | 氟橡胶 | 氟橡胶 | D05A88 | 241657 | 246946 | |
*要求使用 CycleFlo 或外部阀控制装置
** 空气控制装置包括空气调节器和过滤器及量仪

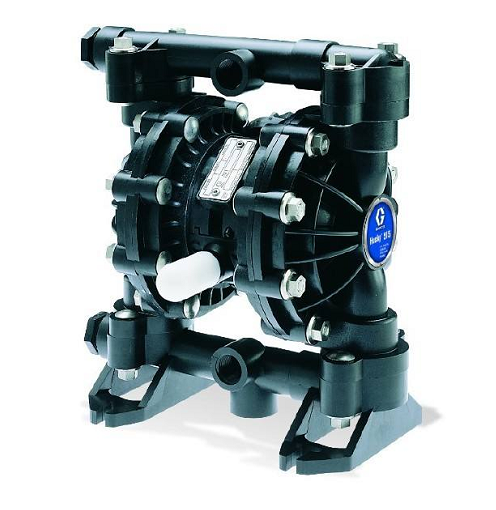

| 名称 | Husky 515 塑料泵(聚丙烯泵,乙缩醛泵,聚偏氟乙烯泵) | |
| 最大工作压力 | 100 psi (0.7Mpa，7bar) | |
| 最大自由流量 | 57 lpm (3.42 m3/h) | |
| 工作空气压力范围 | 25-100 psi (0.18 to 0.7 Mpa,1.8 to 7 bar) | |
| 最大往复速度 | 400 cpm | |
| 每往复流量 | 0.04 gallon(0.15 liter) | |
| 最大自吸高度干抽 D52311 | 12 ft.(3.7 m);根据阀座，球和隔膜的不同组合而变化 | |
| 最大输送固体颗粒 | 3/32 in.(2.5 mm) | |
| 最大空气消耗量 | 28 scfm(0.672 m3/min.) | |
| 空气进口尺寸 | 1/4 in.npt(f) | |
| 空气出口尺寸 | 3/8 in.npt(f) | |
| 流体进出口尺寸 | 1/2 in.and 3/4 in.npt(f) or bspt(f) | |
| 重量 | 乙缩醛 | 7.8 lbs.(3.5 kg) |
| 聚丙烯 | 6.5 lbs.(2.9 kg) | |
| 聚偏氟乙烯 | 8.5 lbs.(3.9 kg) | |
| 浸液部件 ( 阀球、阀座及膜片材料以外 –可能因泵而异) | 乙缩醛 | 可接地乙缩醛、聚四氟乙烯、不锈钢 |
| 聚丙烯 | 聚丙烯、聚四氟乙烯、不锈钢 | |
| 聚偏氟乙烯 | 聚偏氟乙烯、聚四氟乙烯 | |
| 在70psi和200cpm情况下的噪音级别 | 74 dBA | |
