★专利气阀技术：设计简洁耐用，包括壳体在内只有13 个部件，无死点、无需供气润滑，具备用控制扩展接口。
★外置式换向阀：可快速装卸，实现在线更换– 共4个固定螺栓。
★外置式导向阀：隔膜行程控制导向阀可在线直接装卸，维修快捷。
★一次成型泵体框架：坚固耐用，极大降低流体泄漏概率。

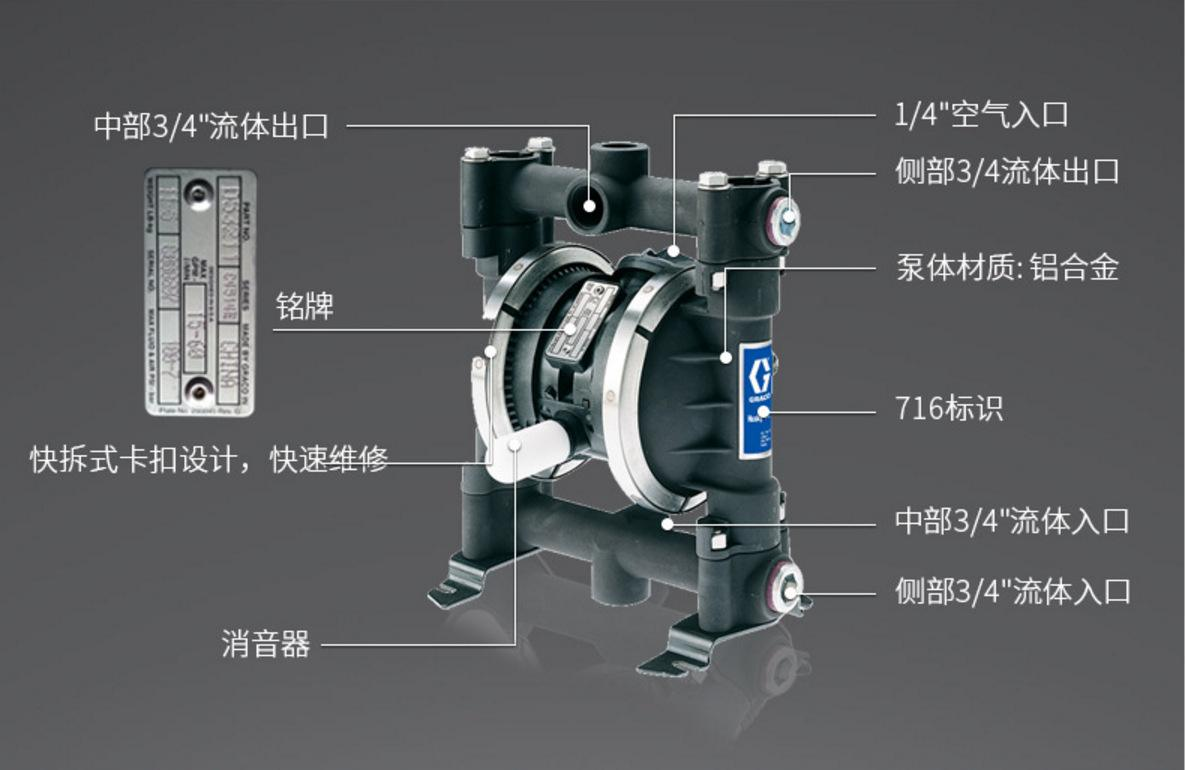

● 一种3/8 inch 接口泵，泵的端部和中部接口都为3/4"，结构简单，坚固耐用。
● 采用新型Husky 1050式的空气阀门，更加可靠
● 可外接电磁阀，以便遥控操作
● 自吸力强，启动迅速
回到顶部
规格参数
常用型号
| 材质 | 产品编号 (NPT 进出口) | 材质 - 阀座 | 材质 - 阀球/止回阀 | 材质 - 膜片 | 流体部件 备件包 | 空气部件 备件包 | 空气 控制装置** | |
| 标准 空气阀 | 远程* 空气阀 | |||||||
| 铝合金 | D53211 | D43211 | 乙缩醛 | 聚四氟乙烯 | 聚四氟乙烯 | D05211 | 241657 | 246946 |
| D53255 | D43255 | 乙缩醛 | 热塑性橡胶 | 热塑性橡胶 | D05255 | 241657 | 246946 | |
| D53277 | D43277 | 乙缩醛 | 丁钠橡胶 | 丁钠橡胶 | D05277 | 241657 | 246946 | |
| D53288 | D43288 | 乙缩醛 | 氟橡胶 | 氟橡胶 | D05288 | 241657 | 246946 | |
| D53311 | D43311 | 不锈钢 | 聚四氟乙烯 | 聚四氟乙烯 | D05311 | 241657 | 246946 | |
| D53331 | D43331 | 不锈钢 | 不锈钢 | 聚四氟乙烯 | D05331 | 241657 | 246946 | |
| D53355 | D43355 | 不锈钢 | 热塑性橡胶 | 热塑性橡胶 | D05355 | 241657 | 246946 | |
| D53366 | D43366 | 不锈钢 | 山道橡胶 | 山道橡胶 | D05366 | 241657 | 246946 | |
| D53377 | D43377 | 不锈钢 | 丁钠橡胶 | 丁钠橡胶 | D05377 | 241657 | 246946 | |
| D53388 | D43388 | 不锈钢 | 氟橡胶 | 氟橡胶 | D05388 | 241657 | 246946 | |
| D53911 | D43911 | 聚丙烯 | 聚四氟乙烯 | 聚四氟乙烯 | D05911 | 241657 | 246946 | |
| D53955 | D43955 | 聚丙烯 | 热塑性橡胶 | 热塑性橡胶 | D05955 | 241657 | 246946 | |
| D53966 | D43966 | 聚丙烯 | 山道橡胶 | 山道橡胶 | D05966 | 241657 | 246946 | |
| D53977 | D43977 | 聚丙烯 | 丁钠橡胶 | 丁钠橡胶 | D05977 | 241657 | 246946 | |
| D53D05 | D43D05 | 鸭嘴阀 | 热塑性橡胶 | D05D05 | 241657 | 246946 | ||
| D53D06 | D43D06 | 鸭嘴阀 | 山道橡胶 | D05D06 | 241657 | 246946 | ||
| D53D07 | D43D07 | 鸭嘴阀 | 丁钠橡胶 | D05D07 | 241657 | 246946 | ||
| 不锈钢 | D54211 | D44211 | 乙缩醛 | 聚四氟乙烯 | 聚四氟乙烯 | D05211 | 241657 | 246946 |
| D54311 | D44311 | 不锈钢 | 聚四氟乙烯 | 聚四氟乙烯 | D05311 | 241657 | 246946 | |
| D54331 | D44331 | 不锈钢 | 不锈钢 | 聚四氟乙烯 | D05331 | 241657 | 246946 | |
| D54335 | D44335 | 不锈钢 | 不锈钢 | 热塑性橡胶 | D05335 | 241657 | 246946 | |
| D54336 | D44336 | 不锈钢 | 不锈钢 | 山道橡胶 | D05336 | 241657 | 246946 | |
| D54355 | D44355 | 不锈钢 | 热塑性橡胶 | 热塑性橡胶 | D05355 | 241657 | 246946 | |
| D54366 | D44366 | 不锈钢 | 山道橡胶 | 山道橡胶 | D05366 | 241657 | 246946 | |
| D54377 | D44377 | 不锈钢 | 丁钠橡胶 | 丁钠橡胶 | D05377 | 241657 | 246946 | |
| D54388 | D44388 | 不锈钢 | 氟橡胶 | 氟橡胶 | D05388 | 241657 | 246946 | |
| D54911 | D44911 | 聚丙烯 | 聚四氟乙烯 | 聚四氟乙烯 | D05911 | 241657 | 246946 | |
| D54966 | D44966 | 聚丙烯 | 山道橡胶 | 山道橡胶 | D05966 | 241657 | 246946 | |
* 要求使用 CycleFlo 或外部阀控制装置
** 空气控制装置包括空气调节器和过滤器及量仪
| 名称 | Husky 716 金属泵(不锈钢泵,铝合金泵) | |
| 最大工作压力 | 100 psi (0.7Mpa，7bar) | |
| 最大自由流量 | 61 lpm (3.66 m3/h) | |
| 工作空气压力范围 | 25-100 psi (0.18 to 0-7 Mpa,1.8 to 7 bar) | |
| 最大往复速度 | 400 cpm | |
| 每往复流量 | 0.04 gallon(0.15 liter) | |
| 最大自吸高度干抽 D53311 | 11 ft.(3.4 m);根据阀座，球和隔膜的不同组合而变化 | |
| 最大输送固体颗粒 | 3/32 in.(2.5 mm) | |
| 最大空气消耗量 | 28 scfm(0.672 m3/min.) | |
| 空气进口尺寸 | 1/4 in.npt(f) | |
| 空气出口尺寸 | 3/8 in.npt(f) | |
| 流体进出口尺寸 | 3/4 in.npt(f) or bspt(f) | |
| 重量 | 铝合金 | 8.5 lbs.(3.9 kg) |
| 不锈钢 | 18 lbs.(8.2 kg) | |
| 浸液部件 (阀球、阀座及膜片材料以外 – 可能因泵而异) | 铝合金 | 铝合金、不锈钢、聚四氟乙烯、丁钠橡胶、山道橡胶、镀锌钢 |
| 不锈钢 | 乙缩醛、聚丙烯、不锈钢、聚酯、山道橡胶、氟橡胶、镀镍黄铜、环氧树脂涂层钢 | |
| 在70psi和200cpm情况下的噪音级别 | 74 dBA | |
