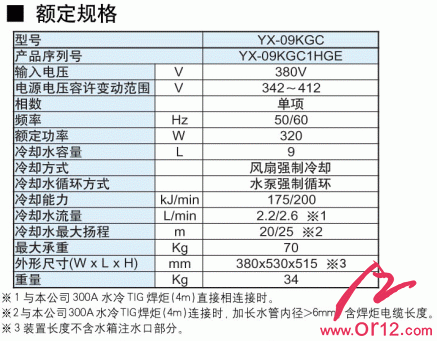

品牌：松下
型号：YX-09KGC
名称：冷却水循环装置
1、高冷却能力：冷却能力达 175KJ/min (50HZ) 和 200KJ/min (60HZ)。
2、不需要引水。
3、流量显示。
4、具有隔离变压器，安全性提高。
5、操作维护简单：水箱、过滤器和配管之间采用快插结构补充冷却水，以及对水箱、过滤器清洗均不需要工具。
15 弹垫 GB93D14 1
16 螺母 GB6172M14 1
17 组合螺栓 GB9074.17M8X12T 1
18 电缆组件 RC22X75DD 40
19 导嘴 MFC50107-04 50
20 螺钉 GB70M8X28T 1
21 螺杆衬套 MMK01036 2
22 特制平垫 GB96D10X26 1
23 压簧 MBP01407 7
24 手把 MMN01025 2
25 压臂螺杆 TSM06401 12
26 轴螺钉2 MMP01024 1
27 压臂组件 MDA50122-02 20
作成 确认
YT-30MD1 构成图
YT-30MD1HAJ 价格表
序号 部品名称 部品编号 销售价格 备注
1 导电嘴M1.2 TET01253-03 20 Φ1.2 用
1 导电嘴M1.6 TET01666-03 20 Φ1.6 用
2 短送丝管 TGT00075 15 铝Φ0.8～1.6 用
3 长送丝管12A TDT12007-02 300 Φ1.2 用（铝、不锈钢）
3 长送丝管16A TDT01677-02 300 Φ1.6 用（铝、不锈钢）
3 长送丝管12A TDT01230-01 85 Φ1.2 用（碳钢）
4 焊丝导向杆12A MGW01208-03 10 Φ1.2 用（铝）
4 焊丝导向杆12S MGW01209-02 50 Φ1.2 用（低碳钢、不锈钢）
4 焊丝导向杆16A MGW01614-03 10 Φ1.6 用（铝）
5 焊枪本体 TCX00036-05 595
5-1 O 型密封圈 P10V 10
5-2 O 型密封圈 P8-4D70N 4
6 喷嘴接头组件 TFZ00001-02 200
7 气筛 TGR00004-02 400
8 喷嘴 TGN00030-02 80
9 密封圈 TGM00003-01 20
10 导电嘴接头 TEA50120-01 85
11 枪把C TKC00013 60
14 轴螺钉 XPJ4B18 1
15 扳机C THL00007 8
16 开关弹簧 TBN00402-02 1
17 开关 AH70619 14
18 开关护罩 TSK50102-02 6
20 一线电缆组件 TDU30103-10 900
21 气管组件 TWG50102-03 65
22 控制电缆组件 TWU50101-05T 85
23 配套护罩 TWK50104-03 230
24 导嘴 MJU35101-01 150
24-2 电缆组件 TWC30107-01 50
30 导电嘴扳手 THH00801-05 60
作成 确认
YT-50MDW1 构成图
YT-50MDW1HAJ 价格表
序号 部品名称 部品编号 销售价格 备注
1 导电嘴M1.2 TET01253-03 20 Φ1.2 用
1 导电嘴M1.6 TET01666-03 20 Φ1.6 用
2 水筒喷嘴组件 TCW00001-03 400
3 导电嘴接头 TEA50120-01 85
4 短送丝管 TGT00076 15 铝Φ0.8～1.6 用
4 短送丝管S TGT50175 15 Φ0.9～1.6 用（不锈钢、低碳钢）
5 气筛 TGR00004-02 400
6 安装螺钉组件 TJM00024-04 200
7 喷嘴接头组件 TFZ00004 200
7-1 O 型密封圈 P12.5V 10
7-2 O 型密封圈 P16V 10
7-2 O 型密封圈 P14V 10
7-4 O 型密封圈 P22V 15
8 紧固帽组件 TFM00067 30
9 阀1 组件 TFM00068 20
9-1 O 型密封圈 S8V 10
10 阀2 组件 TFM00069 20
10-1 O 型密封圈 S5V 10
11 弹簧 TBP00002 2
12 焊枪本体 TCX00037-05 1530
13 橡胶护罩 TFK00007-01 10
14 轴螺钉 XPJ4B18 1
15 开关 AH70619 14
16 压板 TZS50101 1
17 开关弹簧 TBN00402-02 1
18 开关护罩 TSK50102-02 6
19 枪把C TKC00014 128
20 扳机 THL00008 14
21 护手罩 TKA50117-01 60
22 配套护罩 TWK50104-03 230
23 控制电缆组件 TWU50101-05T 85
24 水管组件 TWW50105-02 80
25 气管组件 TWG50102-03 65
作成 确认
