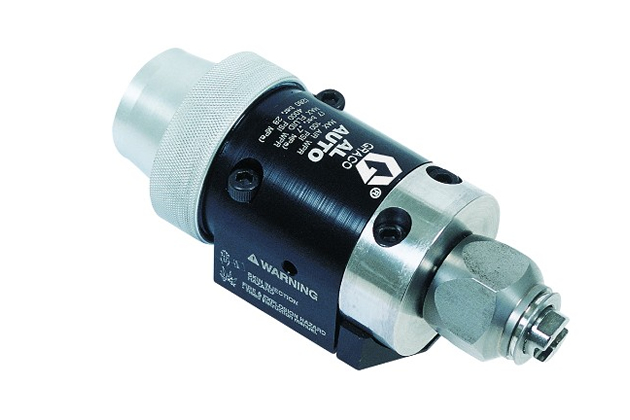

固瑞克AL 系列自动无气喷枪

固瑞克AL 系列自动无气喷枪

紧凑、轻巧的自动喷枪设计可提高生产速度，并以较低的拥有成本实现高质量的涂饰。 非常适合一般金属加工应用。
● 小巧轻盈的圆形喷枪设计
● 能够应对极高的生产速度
● 耐用的不锈钢结构可应付最难处理的涂料
● 零部件较少，因而总体维修费用降低了
● 宽量程的齿顶线适用于各种应用


回到顶部

• 规格参数

AL 系列自动无气喷枪
喷枪编号	288048	288554
枪体材质	碳钢
喷嘴类型	GG0XXX 或 163XXX喷嘴
喷枪底座	241161
最大流体工作压力	4000 psi (276 bar, 27.6 MPa)
最大工作空气压力	100 psi (7 bar, 0.7 MPa)
最大气缸压力	100 psi (7 bar, 0.7 MPa)
最小气缸启动压力	70 psi (4.9 bar, 0.5 MPa)
最大工作流体温度	140°F (60°C)
触发速度	50-70 msec（全开-全关）
重量（不含底座）	1.2 lb (545 g)
喷枪尺寸（不含配件）	5.2 in L x 3.0 in H x 2.0 in W (135 mm L x 76 mm H x 51 mm W)
接液部件材质	不锈钢、碳钢、超高分子量聚乙烯、乙缩醛、PEEK、耐化学的氟橡胶、PTFE
建议用途	涂料或涂层的无气喷涂		密封胶喷涂
备注	流体通路为不锈钢材质，安装用的底座必须单独订购


GG0系列喷嘴选择表（应用AL 系列自动无气喷枪）

孔径in.(mm)	流体输出 流体盎司/ 分(lpm)	距离为 12 英寸(300mm)时的最大喷幅宽度
	600psi (4.1 Mpa,41 bar)	4-2.5 (50)	4-4.5 (100)	6-6.5 (150)	8-8.5 (200)	10-10.5 (250)	12-13 (300)	14-15 (350)	16-17 400)	18-19 (450)
0.007 (0.178)	0.053 (0.20)	GG0107	GG0209	GG0307
0.009 (0.229)	0.087 (0.33)	GG0109	GG0211	GG0309
0.011 (0.279)	0.13 (0.49)	GG0111	GG0213	GG0311	GG0411	GG0511	GG0611
0.013 (0.330)	0.18 (0.69)		GG0215	GG0313	GG0413	GG0513	GG0613	GG0713
0.015 (0.381)	0.24 (0.91)	GG0115	GG0217	GG0315	GG0415	GG0515	615	715	GG0815
0.017 (0.432)	0.31 (1.17)	GG0117	GG0219	GG0317	GG0417	GG0517	617	717	GG0817	GG0917
0.019 (0.483)	0.39 (1.47)		GG0221	GG0319	GG0419	GG0519	619	719	GG0819
0.021 (0.533)	0.47 (1.79)			GG0321	GG0421	GG0521	621	721	821	GG0921
0.023 (0.584)	0.57 (2.15)			GG0323	GG0423	GG0523	623	GG0723	GG0823	GG0923
0.025 (0.635)	0.67 (2.54)			GG0325	GG0425	GG0525	625	GG0725	GG0825	GG0925
0.027 (0.686)	0.78 (2.96)			GG0327	GG0427	GG0527	627	GG0727	GG0827	GG0927
0.029 (0.737)	0.90 (3.42)				GG0429	GG0529	629	GG0729
0.031 (0.787)	1.03 (3.90)			GG0331	GG0431	GG0531	631	GG0731		GG0931
0.033 (0.838)	1.17 (4.42)				GG0433	GG0533	633	GG0733
0.035 (0.889)	1.31 (4.98)			GG0335	GG0435	GG0535	635	GG0735
0.037 (0.940)	1.47 (5.56)							GG0737
0.039 (0.991)	1.63 (6.18)					GG0539	GG0639
0.041 (1.041)	1.80 (6.83)					GG0541			GG0841
0.043 (1.092)	1.99 (7.51)					GG0543	GG0643
0.045 (1.143)	2.17 (8.23)					GG0545
0.047 (1.197)	2.37 (8.98)					GG0547		GG0749
0.049 (1.245)	2.58 (9.76)					GG0553
0.053 (1.35)	3.02 (11.4)						GG0655
0.055 (1.40)	3.25 (12.3)
