美国固瑞克G40 空气辅助自动喷枪(含底座)

简要描述:

发布时间:2022-02-26 00:21 ;

推荐品牌: ;

产品类别: 固瑞克涂装

指导价: ; 优惠价:;

适用场所:

分享到:

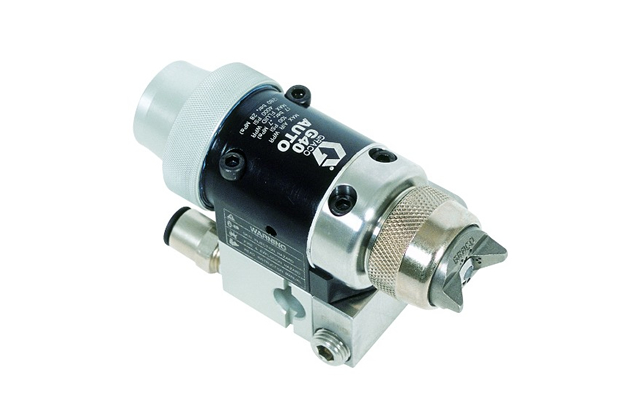

美国固瑞克G40 空气辅助自动喷枪(含底座)


    Graco 的 G40 自动风送喷枪体型轻盈,可实现出众的加工质量、更紧密的图案宽度和更精确的位置定位。 标引喷嘴可在垂直或水平位置快速而准确地定位 AAF 喷嘴系列的设计是为了实现温和喷涂及提高传输效率。 非常适合用于木材和一般金属加工处理。
    ● 喷枪重量为 0.5 磅(227 克),比竞争性产品更轻
    ● 增强的喷嘴实现均衡的雾化和出众的加工质量
    ● AAP 精密喷嘴能实现更紧密的图案宽度和位置精确度
    ● 流体和空气压力更低,从而可提高传输效率
    ● 零部件较少,因而总体修理费用也降低了

    回到顶部

    • 规格参数

    AA G40空气辅助自动喷枪
    喷枪编号288046288044288053
    喷枪类型标准喷枪塑料阀座喷枪RAC 喷枪
    阀座类型碳钢球和碳钢阀座SST 不锈钢球和塑料阀座碳钢球和碳钢阀座。
    喷嘴类型AAP 系列喷嘴AAP 系列喷嘴LTX 系列 RAC 喷嘴
    最大流体工作压力4000psi (27.6Mpa,280bar)
    最大工作空气压力100psi(0.7Mpa,7bar)
    最高流体工作温度120°F (49°C)
    最小气缸起动压力50psi (0.3Mpa,3.5bar)
    喷枪尺寸(不含配件)135 mm L x 76 mm H x 51 mm W
    空气入口尺寸雾化进气口3/8 in OD tube
    喷幅进气口3/8 in OD tube
    触发进气口1/4 in OD tube
    流体入口尺寸1/4 in npsm
    重量(不含底座)1.2 磅 ( 545 g)
    重量(含底座)1.7 磅 ( 770g)
    流体部件 不锈钢,碳化物,超高分子量聚乙烯,耐化学腐蚀氟橡 胶,加工的塑料,PTFE,聚酰胺
    底座编号288217 (底座侧边出料)
    288221 (底座尾部出料)
    备注安装用的底座必须单独订购


    自动AA系列喷枪——喷嘴选型表 AAP喷嘴系列(部件号AAPXXX)——适用于空气辅助式自动 G40喷枪

    口径in.(mm)流体输出
    流体盎司/ 分(lpm)
    距离为 12 英寸(305mm)时的最大喷幅宽度
    600psi
    (4.1 Mpa,41 bar)
    1000psi
    (7.0 Mpa,70 bar)
    4-6
    (102-152)
    6-8
    (152-203
    8-10
    (203-254)
    ?0.009(0.229)7.0(0.2)9.1(0.27)AAP209AAP309AAP409
    ?0.011(0.279)10.0(0.3)13.0(0.4)AAP211AAP311AAP411
    0.013(0.330)13.0(0.4)16.9(0.5)AAP213AAP313AAP413
    0.015(0.381)17.0(0.5)22.0(0.7)AAP215AAP315AAP415
    0.017(0.432)22.0(0.7)28.5(0.85)
    AAP317AAP417
    0.019(0.483)28.0(0.8)36.3(1.09)

    AAP419
    0.021(0.533)35.0(1.0)45.4(1.36)

    AAP421


    口径in.(mm)流体输出
    流体盎司/ 分(lpm)
    距离为 12 英寸(305mm)时的最大喷幅宽度
    600psi
    (4.1 Mpa,41 bar)
    1000psi
    (7.0 Mpa,70 bar)
    10-12
    (254-305)
    12-14
    (305-356)
    14-16
    (356-406)
    16-18
    (406-457)
    ?0.009(0.229)7.0(0.2)9.1(0.27)AAP509


    ?0.011(0.279)10.0(0.3)13.0(0.4)AAP511AAP611

    0.013(0.330)13.0(0.4)16.9(0.5)AAP513AAP613AAP714
    0.015(0.381)17.0(0.5)22.0(0.7)AAP515AAP615AAP715AAP815
    0.017(0.432)22.0(0.7)28.5(0.85)AAP517AAP617AAP717AAP817
    0.019(0.483)28.0(0.8)36.3(1.09)AAP519AAP619AAP719
    0.021(0.533)35.0(1.0)AAP45.4(1.36)AAP521AAP621

    ?这些喷嘴尺寸包括一个 150 目的喷嘴过滤器。
